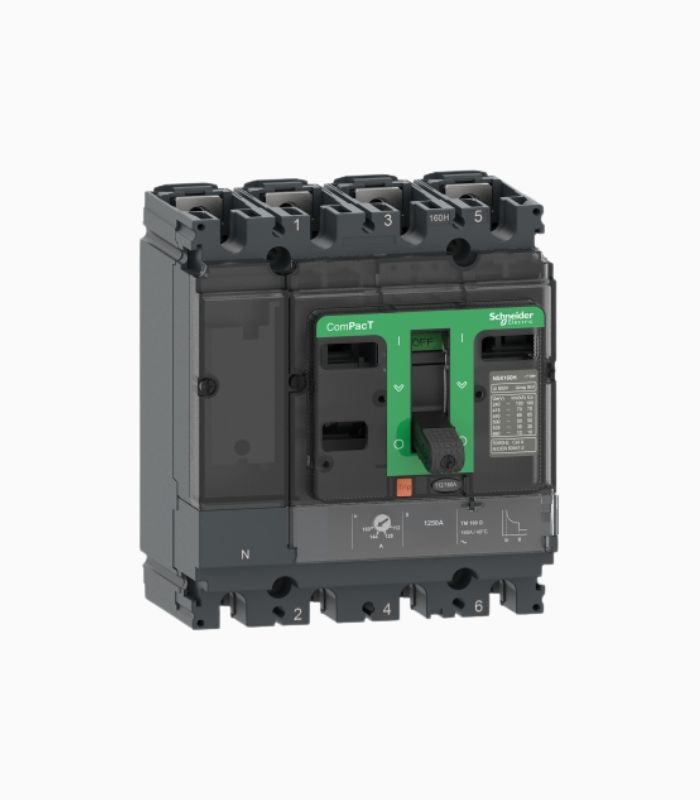

Interruptor Automático ComPacT NSX100H TMD80 4P4D 56-80A C10H4TM080
S/ 1,502.00
Este NSX100F ComPacT es un disyuntor fijo 4P 4d completo diseñado para optimizar el espacio y la capacidad de apertura. Es una opción óptima para todas las aplicaciones estándar y específicas.
1 disponibles
Descripción
Este NSX100F ComPacT es un disyuntor fijo 4P 4d completo diseñado para optimizar el espacio y la capacidad de apertura. Es una opción óptima para todas las aplicaciones estándar y específicas. La capacidad de interrupción (Icu) es de 70kA rms a 415VCA 50/60Hz. El voltaje de funcionamiento es de 690VCA 50/60Hz. Este producto incluye una unidad de disparo magnética térmica (TMD) de 80A. La unidad de desconexión TMD proporciona una protección térmica ajustable contra sobrecargas y una protección magnética fija. Esta versión de 4 polos (140mm x 161mm x 86mm) incluye una variedad de funciones y accesorios opcionales. Cumple con estándares internacionales (IEC 60947), CCC, EAC y especificaciones marinas. ComPacT NSX100H es parte de la arquitectura EcoStruxure Power de Schneider Electric.
Especificaciones
| Gama | ComPacT nueva generación |
|---|---|
| Nombre del Producto | UL Compact |
| Nombre Corto del Dispositivo | NSX100H |
| Tipo de Producto o Componente | Interruptor automático |
| Aplicación del Dispositivo | Distribución Eléctrica Residencial y Comercial |
| Número de Polos | 4P |
| descripción de polos protegidos | 4D |
| posición de neutro | Izquierda |
| corriente nominal (In) | 80 A en 40 °C |
| [Ue] tensión asignada de empleo | 690 V CA 50/60 Hz |
| tipo de red | CA |
| Frecuencia de Red | 50/60 Hz |
| apto para seccionamiento | Sí acorde a EN/IEC 60947-2 |
| Categoría de empleo | Categoría A |
| [Icu] rated ultimate short-circuit breaking capacity | 100 kA Icu en «220/240 V» CA 50/60 Hz acorde a IEC 60947-2 70 kA Icu en 380/415 V CA 50/60 Hz acorde a IEC 60947-2 65 kA Icu en 440 V CA 50/60 Hz acorde a IEC 60947-2 50 kA Icu en 500 V CA 50/60 Hz acorde a IEC 60947-2 35 kA Icu en 525 V CA 50/60 Hz acorde a IEC 60947-2 10 kA Icu en «660/690 V» CA 50/60 Hz acorde a IEC 60947-2 85 kA Icu en 240 V CA 50/60 Hz acorde a UL 60947-4-1 65 kA Icu en 480 V CA 50/60 Hz acorde a UL 60947-4-1 10 kA Icu en 600 V CA 50/60 Hz acorde a UL 60947-4-1 |
| Performance level | H 70 kA 415 V CA |
| unidad de control | TM-D |
| tecnología de unidad de disparo | Térmico-magnético |
| funciones de protección de unidad de control | LI |
| Tipo de Control | Maneta |
| Circuit breaker mounting mode | Fijo |
